Телевидение вошло в жизнь человека и надежно там закрепилось. Миллионы каналов каждый день увлекают людей к просмотру своими передачами. Главной частью ТВ является не телевизор, а антенна. Без нее придется смотреть на снежный экран. В магазинах представлен огромный ассортимент этих устройств. Но случаются такие ситуации, когда приобретение антенны не является возможным. Это может быть финансовое положение человека или же неудачное расположение дома, где каналы «не ловят». Чтобы избежать скучного досуга, мы расскажем вам, как сделать антенну для телевизора своими руками.

Содержание

  1. Виды ТВ-антенн
  2. Как сделать антенну волнового канала?
  3. Размеры

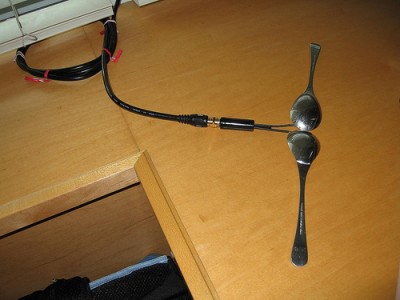

Виды ТВ-антенн

Для того, чтобы приступить к изготовлению этого устройства, сначала нужно разобраться, какая антенна подойдет именно вам и вашему телевизору.




Всего различают 6 видов:

  1. Бегущей волны.
  2. Зигзагообразные.
  3. Рамочные.
  4. Волновые каналы.
  5. Вибраторные.
  6. Комбинированные.

Важно! Чаще всего сделать самому получается наружную антенну волновых каналов. Ее характеристики и работа полностью устраивают любителей голубого экрана.

Именно изготовлением этого вида мы и займемся.

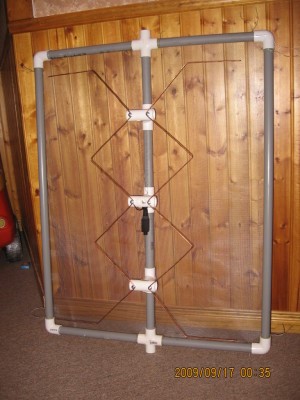

Как сделать антенну волнового канала?

Для того чтобы сделать антенну этого типа, необходима траверса. К ней крепятся параллельно по порядку сначала:

  1. Пассивные вибраторы.
  2. Активные вибраторы.
  3. Рефлектор.

Важно! Чем меньше пассивных вибраторов, тем больше охватывающая полоса антенны. Это подходит для каналов метрового диапазона.



Например:

  1. До 70 МГц нужен 1 пассивный вибратор.
  2. До 110 МГц – 2 шт.
  3. До 240 МГц – 5 шт.
  4. Свыше 470 МГц – 13 шт.

Что касается размеров необходимых элементов, то все они похожи на обычные провода. Только активный вибратор выполнен в виде прямоугольника с закругленными сторонами.

Разделяют 4 типа расстояний в этой конструкции:

  1. От рефлектора до активного вибратора.
  2. От активного до первого пассивного вибратора.
  3. От первого до второго пассивного вибратора.
  4. Между остальными пассивными вибраторами.

Практика доказала, что наилучшая конструкция это та, где пассивные вибраторы имеют одинаковую длину. При этом она должна быть немного меньше от активного. Рефлектор же должен быть больше вибраторов.

Составляющие будущей антенны волнового канала изготавливаются из:

  1. Проволока круглого сечения.
  2. Алюминиевая проволока.
  3. Латунная проволока.
  4. Круглая медная проволока.

Траверсу изготовляют из:

  1. Черенка лопаты.
  2. Полиэтиленовой трубы высокой плотности.

Важно! Все элементы должны находиться горизонтально и в одной плоскости.

Все составляющие нужно закрепить на болтовые соединения. Если пассивные директоры очень длинные, то их можно дополнительно закрепить деревянными направляющими.

Позади активного вибратора расположите мачту с двумя наклонными распорками.

Важно! Распорки не должны попадать в места между первым пассивным и активным вибратором. Из-за этого искажается сигнал и ТВ-картинка в целом.

На растяжки из стальной проволоки крепиться мачта. Кабель от ТВ антенны используют на 75 Ом. Это норма, так как такое же значение и у волнового сопротивления телевизоров.

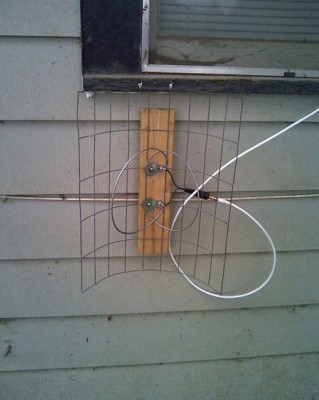

Если сделать правильно, то получится вот такая конструкция.

Размеры



Чтобы с портативного телевизора выйти на частоту 559,25 МГц, нужны такие размеры элементов:

  1. Рефлектор – 269 мм.
  2. Активный вибратор – 213 мм на 50 мм.
  3. Пассивные вибраторы – 202 мм.
  4. Расстояния: 119 мм – 70 мм – 131 мм – 158 мм.

Теперь осталось только установить самодельную антенну волнового канала. Она направляется на телевышку. Если башню не видно, то стоит использовать компас. Далее настройка сигнала проводится методом поворота антенны и изменения качества изображения на телевизоре.

Видео, как сделать антенну для телевизора самому:

Приятного просмотра!
